Назначение изделия
Комплект спутникового терминала «И-АТ» предназначен для высокоскоростного доступа в сеть Интернет посредством спутникового канала. И-АТ поддерживает потоковую передачу видео, IP-телевидение, IPтелефонию и прочие сетевые услуги, требующие высокой пропускной способности соединения.
Правила техники безопасности
Перед началом каких-либо работ по установке внимательно прочитайте все инструкции по эксплуатации и технике безопасности, приведенные в настоящем руководстве.
Установка антенны:
Установите антенну на правильно закрепленную анкерами мачту или кронштейн, способный выдержать вес антенны и ветровую нагрузку.
Используйте такой крепежный материал и способ, которые подходят для конструкции и механических свойств поверхности. Различные типы стен и крыш определяют необходимость применения разных типов анкеров для крепления антенной мачты. В случае возникновения сомнений привлекайте квалифицированных специалистов. ВНИМАНИЕ! Опасность радиочастотного излучения: Передающее оборудование на антенне способно генерировать высокочастотное электромагнитное поле. Обеспечьте пустое расстояние между облучателем и отражателем (пучок излучения): не входите в пучок излучения отражателя антенны, если терминал включен и подсоединен к приемопередатчику.
Электропитание модема осуществляется от сети переменного тока с напряжением 220В и частотой 50Гц через адаптер электропитания из комплекта поставки. Убедитесь, что напряжение, указанное на адаптере, соответствует напряжению вашей сети электропитания. Если вы не знаете, какой стандарт электропитания в вашем доме, обратитесь в местную энергосбытовую компанию.
Во избежание перегрева не закрывайте вентиляционные отверстия на верхней поверхности модема. Не устанавливайте модем на других электронных устройствах или под ними. Не устанавливайте модем в местах, подверженных воздействию прямых солнечных лучей. Не устанавливайте модем рядом с источниками тепла. Если модем установлен в корпусе или шкафу, обеспечьте надлежащую вентиляцию.
Используйте только тот блок питания, который поставляется в комплекте оборудования. Использование другого источника питания может привести к повреждению оборудования.
Не подключайте и не отключайте коаксиальные кабели, если модем находится под напряжением. На коаксиальных разъемах присутствуют напряжения постоянного тока.
Во избежание повреждения статическим электричеством отключайте или повторно подключайте кабель Ethernet от терминала или от компьютера только тогда, когда модем подключен к адаптеру питания и к розетке сети переменного тока. Подключение к настенной розетке переменного тока через источник питания обеспечивает хорошее стекание электростатического заряда с модема.
Чтобы свести к минимуму проблемы отсоединения кабелей, смонтируйте модем в постоянном месте и конечном положении, из которого его никто не будет передвигать или повторно устанавливать в будущем. Если коаксиальные кабели подвергаются механическим перемещениям, они могут отключиться от разъемов.
Во избежание повреждения оборудования его достаточно протирать чистой сухой тканью. Никогда не наносите непосредственно на устройство жидкости, химические вещества или аэрозольные чистящие средства.
Для упрощения сборки и настройки оборудования рекомендуем привлекать специалистов специализированных монтажных организаций.
Комплектация

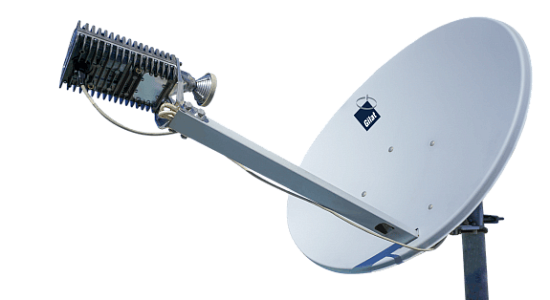

Антенная система с диаметром рефлектора 0,74 м., включающая: A. отражатель антенны – 1 шт; B. штанга облучателя – 1 шт.; C. задний кронштейн - 1 шт.; D. кронштейн приемопередатчика – 1 шт.; E. поворотная пластина – 1 шт.; F. опорно-юстировочный кронштейн -1 шт.; |
|
A |
|
|
|
|
E |
|
|
Крепеж для антенны |
Крепеж кронштейн приемопередатчика |
||||||||||
|
# |
Предмет |
Наименование |
Кол -во |
|
|
# |
Предмет |
Наименование |
Кол -во |
|
|
1 |
|
M6 * 50 Винт с полукруглой головкой |
2 |
10 |
|
M6 x 16 Винт SOC HD CAP |
4 |
|
||
|
2 |
|
M8 * 20 Винт с полукруглой головкой |
4 |
11 |
|
M6 Пружинная шайба |
4 |
|
||
12 |
|
M6 Плоская шайба |
4 |
|
|||||||
|
3 |
|
M8 * 16 Винт с полукруглой головкой |
4 |
|
||||||
|
4 |
|
M6 * 12 Винт с шестигранной головкой с шайбой, пружинной шайбой и шайбой |
3 |
|||||||
|
5 |
|
M4 * 16 Винт с круглой головкой |
4 |
|||||||
|
6 |
|
М8 Фланцевая гайка 8 |
8 |
|||||||
|
7 |
|
М6 Фланцевая гайка |
2 |
|||||||
|
8 |
|
M6 Шайба |
2 |
|||||||
|
9 |
|
M6 Пружинная шайба |
2 |
|||||||
|
|||||||||||
Трансивер Ка-диапазона: приемопередатчик модель AN8024 – 1 шт.; |
|
||||||||||
Коробка со спутниковым маршрутизатором SkyEdge II-c Gemini-i,
1. Спутниковым маршрутизатором SkyEdge II-c Gemini-i – 1 шт.; 2. адаптер питания для маршрутизатора – 1 шт.; 3. кабель питания – 1 шт.; 4. кабель Ethernet (патч-корд) – 1 м.; 5. F-разъем для установки внутри помещения – 2 шт.; |
|
||||||||||
Допонительно: · сдвоенный радиочастотный кабель с установленными внешними F-разъемами – 30 м.; · краткое руководство пользователя – 1 шт.; · копия сертификата в области связи – 1 шт. · пакет с крепежом - 1 шт.; |
|
Установка оборудования
Перед началом установки убедитесь, что Вам известны следующие данные:
■ Номер луча*
■ Значение угла места**
■ Значение азимута**
■ Значение угла поворота**
■ Код местоположения***
■ Код РЧ-кластера (Код луча) ***
■ Положение поляризации***
*Номер луча определяется согласно местоположению антенны. Значение параметра Вы можете уточнить на сайте оператора, где размещена подробная карта покрытия спутника или позвонив в техническую поддержку Оператора.
**Значение азимута, угла места и угла поворота необходимо уточнить в технической поддержке Оператора или воспользоваться калькулятором расчета углов наведения антенны на сайте Оператора
***Данная информация представлена в таблице ниже.
Номер луча |
Код РЧ- кластера (код луча) |
Код местоположения |
Положение поляризации |
|
Номер луча |
Код РЧ- кластера |
Код местоположения |
Положение поляризации |
1 |
001B |
000M |
B |
17 |
017B |
000M |
A |
|
2 |
002B |
000M |
B |
18 |
018B |
000M |
B |
|
3 |
003B |
000M |
B |
19 |
019B |
000M |
B |
|
4 |
004B |
000M |
A |
20 |
020B |
000M |
B |
|
5 |
005B |
000M |
A |
21 |
021B |
000M |
B |
|
6 |
006B |
000M |
A |
22 |
022B |
000M |
B |
|
7 |
007B |
000M |
B |
23 |
023B |
000M |
B |
|
8 |
008B |
000M |
B |
24 |
024B |
000M |
B |
|
9 |
009B |
000M |
B |
25 |
025B |
000M |
B |
|
10 |
010B |
000M |
B |
26 |
026B |
000M |
B |
|
11 |
011B |
000M |
A |
27 |
027B |
000M |
B |
|
12 |
012B |
000M |
A |
28 |
028B |
000M |
B |
|
13 |
013B |
000M |
A |
29 |
029B |
000M |
B |
|
14 |
014B |
000M |
A |
30 |
030B |
000M |
B |
|
15 |
015B |
000M |
A |
31 |
031B |
000M |
B |
|
16 |
016B |
000M |
A |
32 |
032B |
000M |
A |
Внимание! Перед установкой необходимо загрузить обновленную таблицу кодов лучей, согласно инструкции на стр. 10 Определите подходящее место для Вашей спутниковой антенны.
![]() Кабель имеет длину 30 м. Расстояние между спутниковой антенной и местоположением модема не должно превышать эту величину. |
Инструменты и расходные материалы
Инструменты и расходные материалы, необходимые для установки спутниковой антенны (в комплект поставки не входят):
Настройка поляризации трансивера
(согласно таблице 1 на стр. 3 столбец «Положение Поляризации»)
Определите настройку поляризации
трансивера, для этого осмотрите его корпус, как показано на рисунке. Если
значение на трансивере совпадает со значением положения поляризации в текущем
луче, то переходите к сборке антенны.
Рисунок 1 положение
поляризации трансивера
Переключение поляризации трансивера
Шаг 1
Поместите трансивер на чистую плоскую поверхность |
Шаг 2 Вывернуть четыре винта M4 с помощью 7-мм гаечного ключа |
Шаг 3 Вытяните облучатель на 3-4 мм из корпуса трансивера, чтобы он мог вращаться; Поверните облучатель на 180 °; Верните облучатель в корпус трансивера; Затяните винты в перекрёстной последовательности (вверху справа, внизу слева, вверху слева и внизу справа) с моментом 1,5-2 оборота; |
|
|
|
Шаг 1
Соедините E с C |
Шаг 2
Прикрепите F используя 2 шт. #2 «M8 * 20 Винт с полукруглой головкой» |
Шаг 3
Соедините, используя 2 шт. #2, #6 |
|
|
|
Шаг 4 Прикрепите A используя 4 шт. #3 «M8 * 16 Винт с полукруглой головкой» |
Шаг 5 Соедините c B используя 2 шт. #1 «M6 * 50 Винт с полукруглой головкой» |
Шаг 6 Вставьте кронштейн в штангу облучателя и закрепите, используя 4 шт. #5 «M4 * 16 Винт с круглой головкой» |
|
|
|
Шаг 7 Вставьте 2 шт. #10 «M6 x 16 Винт SOC HD CAP» вместе с #11 «M6 Пружинная шайба» и #12 «M6 Плоская шайба» в два верхних монтажных отверстия в трансивере. Винты нужно вставить только на 3 или 4 оборота. Не затягивайте. |
Шаг 8 Вставьте трансивер в два верхних паза кронштейна, как показано на рисунке ниже, убедившись, что шайбы правильно расположены на поверхности кронштейна под головками винтов. Не затягивайте. |
Шаг 9 Вставьте 2 шт. #10 «M6 x 16 Винт SOC HD CAP» вместе с #11 «M6 Пружинная шайба» и #12 «M6 Плоская шайба» в два нижних отверстия в трансивере. Затяните все винты. |
|
|
|
Установка антенны
Монтаж опорно-юстировочного устройства на мачте
Чтобы смонтировать опорно-юстированный и
задний кронштейны на мачте:
1. Ослабьте зажимные гайки.
2. Разместите опорно-юстированный механизм на мачте.
3. Затяните гайки вручную так, чтобы опорно-юстировочного механизм можно было вращать на мачте.
Рисунок 2 монтаж опорно- юстировочного устройства на мачте
(значение параметра необходимо уточнить в технической поддержке Оператора или воспользоваться калькулятором расчета углов наведения антенны на сайте Оператора)
Чтобы установить номинальный азимутальный угол:
1. Убедитесь, что сетка точной настройки, как показано на
рисунке, установлена на ноль. Если нет, отпустите четыре азимутальных гайки и отрегулируйте с помощью азимутального
винта;
2. Используя компас, определите направление, чтобы направить антенну в соответствии с азимутальным значением;
3. Вращайте антенну вокруг мачты чтобы её передняя часть была направлена в соответствующем направлении.
